X-DCS2000/EN
Matriz Controladora
El X-DCS2000 / EN Digital Integrated System Manager es la unidad básica del sistema PAVA X-618 de Honeywell. Su altavoz incorporado puede habilitar el monitoreo de la zona y la fuente de audio. Uno de sus aspectos más destacados es la función de cambio de modo de emergencia que permite a los usuarios activar el modo de transmisión de alarma contra incendios durante emergencias con un solo clic. También integra muchas otras funciones útiles como expansión de zona, soporte para múltiples fuentes de audio, almacenamiento de archivos de audio, control de zona y diagnóstico de fallas.

Caractarísticas
  • ~100 - 240 V, 50 / 60 Hz
    Fuente de alimentación principal

  • DC 24 V / 1 A
    Máxima potencia de salida DC

  • 50 W
    Potencia Nominal
  • DC 21.5 V - 28.5 V
    Fuente de potencia de respaldo

  • 120 W
    Máxima potencia de entrada

  • < 720 W
    Consumo de potencia
X-DA1500/EN
Amplificador
El X-DA1500/EN es un amplificador de clase D de 500 W diseñado específicamente para el sistema PAVA X-618. Este producto de diseño innovador puede detectar automáticamente errores de suministro de energía durante el funcionamiento y protegerse contra sobrecalentamiento, sobrecorrientes, sobretensiones e incluso subtensión. Con un diseño liviano y construido con material ABS a prueba de fuego, el X-DA1500/EN está certificado por CCCF (compatible con CE) y EN54-16.

Características
  • ~ 100 V-240 V, 50/60 Hz
    Voltaje de alimentación de respaldo

  • ~ 100 V-240 V, 50/60 Hz
    Voltaje de alimentación principal

  • < 720 W
    Consumo de potencia
  • T10 AL 250 V
    Protección de la fuente principal

  • 100 V / 70 V
    Voltaje de salida del altavoz

  • 1 × 500 W
    Potencia nominal de salida
X-DA2250/EN
Amplificador
El X-DA2250/EN son dos amplificadores de clase D de cada uno de 250 W diseñado específicamente para el sistema PAVA X-618. Este producto de diseño innovador puede detectar automáticamente errores de suministro de energía durante el funcionamiento y protegerse contra sobrecalentamiento, sobrecorrientes, sobretensiones e incluso subtensión. Con un diseño liviano y construido con material ABS a prueba de fuego, el X-DA2250/EN está certificado por CCCF (compatible con CE) y EN54-16.

Características
  • ~ 100 V-240 V, 50/60 Hz
    Voltaje de alimentación principal

  • 70 Hz -18 KHz (+1 dB ~ -3 dB)
    Respuesta frecuente

  • 15,3 kilogramos
    Peso bruto
  • 21.5V - 28.5 V | DC
    Voltaje de alimentación de respaldo

  • T10 AL 250 V
    Protección de la fuente principal

  • 2 × 250 W
    Potencia nominal de salida
X-DA4125/EN
Amplificador
El X-DA4125/EN son 4 amplificadores de clase D de 125 W cada uno diseñado específicamente para el sistema PAVA X-618. Este producto de diseño innovador puede detectar automáticamente errores de suministro de energía durante el funcionamiento y protegerse contra sobrecalentamiento, sobrecorrientes, sobretensiones e incluso subtensión. Con un diseño liviano y construido con material ABS a prueba de fuego, el X-DA4125/EN está certificado por CCCF (compatible con CE) y EN54-16.

Características
  • 4 × 125 W
    Potencia salida nominal

  • ~ 100 V-240 V, 50/60 Hz
    Voltaje de alimentación principal

  • 21.5V - 28.5 V | DC
    Rango de voltaje alimentación de respaldo
  • < 720 W
    Consumo de potencia

  • ~ 100 V-240 V, 50/60 Hz
    Fuente de alimentación de respaldo

  • 16,0 kilogramos
    Peso bruto
X-NPMI
Micrófono
La consola de búsqueda de red configurable X-NPMI es un módulo clave del sistema PAVA digital X-618 de Honeywell. Proporciona paginación, monitoreo, comunicación full duplex, operación de pantalla táctil y otras funciones configurables fáciles de usar. Su innovadora pantalla táctil LCD a color de 4,3 ”permite la operación directa sin la necesidad de agregar una unidad de módulo de teclas adicional. Un botón de transmisión de emergencia crítico puede cambiar el sistema al modo de transmisión de emergencia para reproducir mensajes de evacuación grabados y activar la alarma de incendio sin demora.

Características
  • DC 12 V
    Voltaje de funcionamiento

  • 60 Hz -16 KHz
    Respuesta en frecuencia

  • -51 dB
    Entrada micrófono
  • 10 KΩ
    Impedancia Entrada

  • 1.6 Kg
    Peso bruto

  • -10 ° C ~ + 55 ° C
    Temperatura de funcionamiento
X-SMART
Software
Con una plataforma de recursos del sistema del lado del servidor y un sistema de administración del lado del cliente, el software de administración del sistema X-SMART puede realizar una administración centralizada de los dispositivos relacionados a través de una red Ethernet. Puede monitorear el estado del sistema, hacer anuncios, reproducir audio y administrar registros para operaciones fáciles y sin complicaciones. Hay dos versiones del software X-SMART disponibles: una para proyectos pequeños y medianos y la otra para proyectos más grandes.

Características
  • Gestión flexible de permisos de operación

  • Admite mostrar la red como un mapa visual

  • Detección de fallas Muestra el ID, el tipo y la dirección IP del dispositivo
  • Supervisa el estado de todos los dispositivos del sistema

  • Admite múltiples modos de funcionamiento de transmisión

  • Registra registros de eventos y registros de fallas

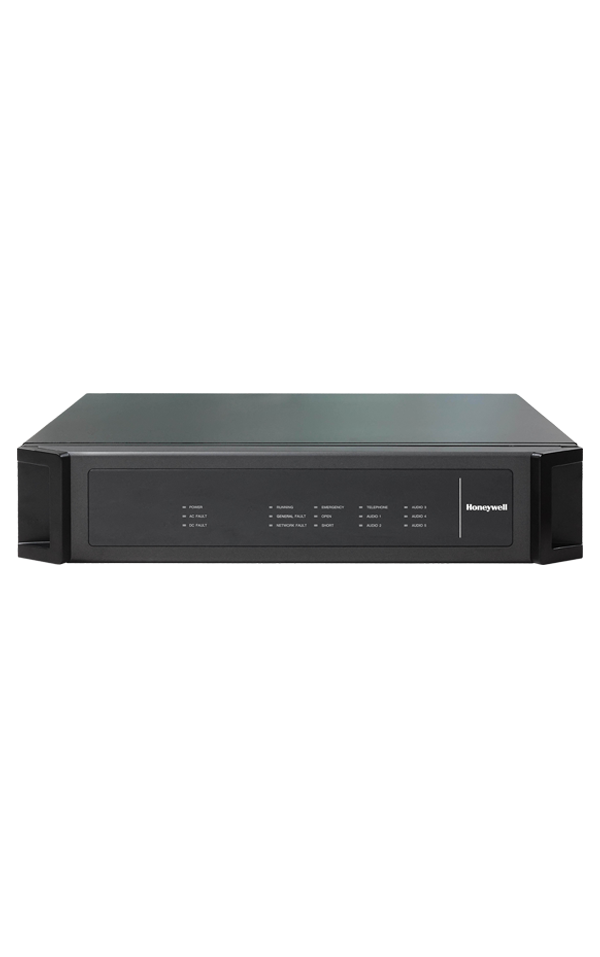

X-NRI/EN
Integrador Matrices
La interfaz de recursos de red X-NRI / EN es la interfaz universal para el sistema PAVA X-618 de Honeywell. Ofrece gestión de interfaces central, lo que lo hace ideal para aplicaciones de tamaño medio a grande. Proporciona acceso de control externo, extensión de audio y protección de energía principal. También incorpora 32 entradas de contacto seco para la integración de alarmas de incendio.

Características
  • 10 kilogramos
    Peso bruto

  • T2 A 250 V
    Fusible de potencia principal

  • -100 - 240 V, 50/60 Hz
    Voltaje de la fuente de alimentación principa
  • 15 W
    Potencia nominal

  • 95% (sin condensación)
    Ambiente de trabajo Humedad

  • 21.5 V 28.5 V | DC
    Voltaje de la fuente de alimentación de respaldo
X-MAP4P
Matriz Controladora
El X-MAP4 integra múltiples fuentes de audio en un sistema de última generación. Incorpora la tecnología Digital Audio Broadcast (DAB) para un rendimiento de audio y una versatilidad operativa incomparables. Reproduzca música en dos zonas simultáneamente o reproduzca archivos de audio desde cualquier dispositivo de memoria: ¡el X-MAP4 le brinda la flexibilidad para hacer todo esto y más!

Características
  • ~ 220 V, 50 Hz
    Voltaje de potencia

  • 482 × 44 × 252 milímetro
    Dimensión (W × H × D)

  • 520 × 142 × 351 milímetro
    Dimensión del paquete (W × H × D)
  • < 13 W
    Consumo de energía

  • Puerto USB, puerto SD
    Aporte

  • 2
    Canal
HN-D32N
Sensor Ruido
El detector de ruido HN-D32N está diseñado para recolectar muestras de ruido ambiental y transmitir la señal de ruido al sistema de control. El sistema puede calcular el nivel de presión de sonido de ruido y ajustar el volumen de salida. Está diseñado para su uso en áreas como estaciones de metro, aeropuertos, centros comerciales, donde el nivel de ruido varía constantemente y la claridad del sonido es de suma importancia.

Características
  • Heart shape
    Dirección

  • 300 Hz - 13 kHz
    Rango de frecuencia

  • -54dB ± 3dB (0dB = 1V / Pa 1KHz)
    Sensibilidad
  • 600Ω, 30% at 1kHz
    Impedancia

  • Blanco (RAL 9003)
    Color

  • 180 x 105 mm
    Dimensiones
HN-VC06/30/60/120
Control Volúmen
Niveles de control de volumen de 5 grados, relé forzado de 24 V CC incorporado y potencia seleccionable (6 W, 30 W, 60 W, 120 W): ¡estas son solo algunas de las mejores características de la gama de controladores de volumen de Honeywell! Diseñado para montar en caja negra eléctrica estándar de 86x86; estos controladores agregan elegancia, estilo y conveniencia a cualquier sistema de sonido.

Característica
  • 86 × 86 × 52,5 milímetro
    Dimensión (L × W × D)

  • 6 W / 30W / 60W / 120W
    Potencia nominal

  • 50 Hz - 20 KHz
    Respuesta frecuente
  • Blanco (RAL 9010)
    Color

  • 100V
    Voltaje de entrada

  • 5 × 2 dB + apagado
    Atenuación
HN-RTR
Conversor
HN-RTR es un convertidor de entrada / salida de audio que proporciona dos entradas RJ45 y cuatro salidas RCA. Permite que los amplificadores analógicos ordinarios interactúen con X-DCS2000 / EN, que solo proporciona conversión de interfaz RJ45.

Características
  • Fácil de usar: diseño simple de conectar / desconectar

  • Dos entradas RJ45 y cuatro salidas RCA

  • ---
  • Acabado negro

  • Caja de metal con asa para montaje en rack

  • ---
Especificación
Información
Recursos
MODELO
Circuito de altavoz Máx. carga de salida
500 W (si se utiliza la supervisión de línea, la carga debe ser inferior a 250 W.)
Dimensión de montaje (W × H × D)
580 × 235 × 552 milímetro
Fuente de alimentación principal
~ 100 - 240 V, 50/60 Hz
Dimensión (W × H × D)
482 × 88 × 420 milímetro
Respuesta frecuente
60 Hz - 16 kHz
Potencia nominal
50 W
Peso bruto
12,5 kilogramos
Fuente de alimentación de respaldo
CC 21,5 V - 28,5 V
Canales de salida de audio
4
Señal de salida de audio
1,2 V (1,6 dBV)
Salida de potencia DC
DC24V / 1A
Humedad
< 95%, sin condensación
Temperatura de funcionamiento
-10 ° C ~ +55 ° C
Temperatura de almacenamiento
-40 ° C ~ +70 ° C
Peso neto
9,3 kilogramos
Impedancia de entrada
20 kΩ
SNR
> 85 dB
Max. potencia de entrada
120 W
Entrada auxiliar
1 V (0 dBV)
Salida de audio Salida de grabación
dBV
Canales de entrada AVC
4
Señal de entrada AVC
14mV (-37dBV) o 330mV (-9.6dBV) configurados por interruptor
Impedancia de entrada AVC
20 kΩ
Alimentación fantasma AVC
DC 24V, configurado por interruptor
Respuesta de frecuencia AVC
60 Hz - 16 kHz
AVC SNR
> 65 dB
Velocidad ethernet
10 M / 100 M
Espacio de almacenamiento
1 GB
Altavoz de monitorización
10W / 8Ω
Descripción
Matriz Controladora
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
Dimensión del paquete (W × H × D)
489 mm × 186 mm × 568 mm
Peso neto
11,2 kilogramos
El consumo de energía
<720 W
Impedancia de entrada
20 KΩ
SNR
> 100 dB (con peso A)
Distorsión no lineal
<0.05% (a 1/3 de potencia nominal, 1 KHz)
Direccionales
Luz indicadora de energía Luz de falla de energía principal Luz de falla de energía de respaldo Luces de señal Luces de recorte de picos Luces de protección del equipo
Descripción
Amplificador
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
Dimensiones del producto (W × H × D)
416 mm × 88 mm × 483 mm
Dimensión del paquete (W × H × D)
489 mm × 186 mm × 568 mm
Peso neto
12,2 kilogramos
El consumo de energía
<720 W
SNR
> 100 dB (con peso A)
Distorsión no lineal
<0.05% (a 1/3 de potencia nominal, 1 KHz)
Direccionales
Luz indicadora de energía Luz de falla de energía principal Luz de falla de energía de respaldo Luces de señal Luces de recorte de picos Luces de protección del equipo
método de enfriamiento
Aire acondicionado
Potencia de salida nominal
2 × 250 W
Protección de la fuente de alimentación principal
T10 AL 250 V
Voltaje de salida de altavoz
100 V / 70 V
Sensibilidad de entrada
1.414VRMS
Número de canales
2
Descripción
Amplificador
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
Dimensiones del producto (W × H × D)
416 mm × 88 mm × 483 mm
Dimensión del paquete (W × H × D)
489 mm × 186 mm × 568 mm
Peso neto
12,9 kilogramos
El consumo de energía
<720 W
SNR
> 100 dB (con peso A)
Distorsión no lineal
<0.05% (a 1/3 de potencia nominal, 1 KHz)
Direccionales
Luz indicadora de energía Luz de falla de energía principal Luz de falla de energía de respaldo Luces de señal Luces de recorte de picos Luces de protección del equipo
método de enfriamiento
Aire acondicionado
Potencia de salida nomina
4 × 125 W
Protección de la fuente de alimentación principal
T10 AL 250 V
Voltaje de salida de altavoz
100 V / 70 V
Sensibilidad de entrada
1.414VRMS
No
<0.05% (a 1/3 de potencia nominal, 1 KHz)
Direccionales
Luz indicadora de energía Luz de falla de energía principal Luz de falla de energía de respaldo Luces de señal Luces de recorte de picos Luces de protección del equipo
Número de canales
4
Humedad relativa
V 0 dBV
Descripción
X-DA4125EN
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
Dimensión del paquete (W × H × D)
403 mm × 133 mm × 268 mm
Peso neto
0,78 kilogramos
Impedancia de entrada
10 KΩ
Entrada de audio
0 dB
Puerto de audio
0 dB
Altavoz de monitoreo
2 W / 8Ω
Monitoreo del nivel de presión sonora
> 65 dB, <115 dB (1 m justo delante de la fuente de audio)
Tasa de muestreo
44,1 KHz, 16 bits
Humedad relativa
<95%, sin condensación
Descripción
Micrófono
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
---
Admite la copia de seguridad de los datos del sistema
---
Registra registros de eventos y registros de fallas
---
Admite múltiples modos de funcionamiento de transmisión
---
Supervisa el estado de todos los dispositivos del sistema
---
Detección de fallas Muestra el ID, el tipo y la dirección IP del dispositivo
Descripción
Software
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datsheet
3MB
1/1/2020
pdf
Fusible de la fuente de alimentación principal
T2 AL 250 V
Entrada auxiliar Canales de entrada
4
Entrada auxiliar Impedancia de entrada
20 kΩ
Entrada auxiliar Respuesta de frecuencia
60 Hz 16 kHz
Entrada auxiliar SNR
> 85 dB
Temperatura de funcionamiento
-10 ° C ~ + 55 ° C
Temperatura de almacenamiento
-40 ° C ~ +70 ° C
Dimensiones del producto (W × H × D)
482 × 88 × 420 milímetro
Dimensión del paquete (W × H × D)
580 × 235 × 552 milímetro
Peso neto
7,3 kilogramos
Entradas de disparador de terminal de control
32 entradas (se pueden monitorear)
Salidas de activación de terminales de control (reservadas)
8 salidas (NO, NC y COM)
Tensión de trabajo máxima del terminal de control
250 V CA / 30 V CC
Terminal de control Corriente máxima de trabajo
2,5 A
Protección de la fuente de alimentación principal
T10 AL 250 V
Entrada auxiliar Señal de entrada
1 V 0 dBV
Canales de entrada de entrada balanceada
4
Señal de entrada de entrada balanceada
14 mV (-37 dBV) / 1 V (odBV)
Impedancia de entrada de entrada balanceada
20 kΩ
Fuente de alimentación Phantom de entrada balanceada
DC 24 V
Respuesta de frecuencia de entrada balanceada
60 Hz -16 kHz
Entrada balanceada S / N
> 65 dB
Otros interfaz de red
2,5 A
Otros Número de puertos
4
Otros almacenamiento de audio
Tarjeta SD de 4 GB Flash de 1 GB
Descripción
Integrador Matrices
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
Aporte
Terminal de antena DAB / FM 50Ω Puerto USB, puerto SD
Producción
Salida estéreo RCA Sintonizador DAB / FM (910 mV) Salida estéreo RCA CD / USB / SD (910 mV)
Canal
2
Nivel de salida de audio CD-DA
850 mV
Respuesta de frecuencia de audio CD-DA
± 1 dB
SNR de audio CD-DA
80 dB
Distorsión de audio CD-DA
0,08%
Separación de canales de audio CD-DA
70 dB
Respuesta de frecuencia de audio MP3 / WMA
17 Hz - 127 Hz (-1 dB +2 dB) 127 Hz-10 KHz (± 1 dB) 20 KHz (± 2 dB)
Distorsión de audio MP3 / WMA
0,15%
SNR de audio MP3 / WMA
80 dB
Rango de frecuencia de la banda DAB
174 MHz - 240 MHz
DAB SNR
60 dB
Distorsión DAB
0,2%
Separación de canales DAB
55 dB
Impedancia de entrada DAB
50Ω
Rango de frecuencia de la banda FM
87,5 MHZ - 108 MHz
FM SNR
48 dB
Distorsión FM
1%
Separación de canales FM
25 dB
Descripción
Matriz Controladora
Documentación
Tamaño
Fecha
Tipo Archivo
Download
datasheet
3MB
1/10/2020
pdf
Rango de frecuencia
300 Hz - 13 kHz
Sensibilidad
-54dB ± 3dB (0dB = 1V / Pa 1KHz)
Impedancia
600Ω, 30% at 1kHz
Color
Blanco (RAL 9003)
Dimensiones
φ180 x 105 mm
Tamaño de corte del agujero
Φ 160 mm
Descripción
Sensor
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
Potencia nominal
6 W / 30W / 60W / 120W
Respuesta frecuente
50 Hz - 20 KHz
Color
Blanco (RAL 9010)
Voltaje de entrada
100V
Atenuación
5 × 2 dB + apagado
Consumo actual
20 mA 24 V CC
Descripción
Nivelador Volúmen
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf
---
Fácil de usar: diseño simple de conectar / desconectar
---
Dos entradas RJ45 y cuatro salidas RCA
---
Caja de metal con asa para montaje en rack
Color
Acabado negro
Descripción
Conversor
Documentación
Tamaño
Fecha
Tipo Archivo
Download
Datasheet
3MB
1/1/2020
pdf

¿Cómo podemos ayudarle?
Si requiere soporte / tiene un proyecto en el que requiera asesoría de expertos o está interesado en un demo

Logo-D&I-Audiovisuals-Blanco

Para soporte, ventas u otros, ¡Llámanos! PBX: +57 (1) 2522551

SEDE - COLOMBIA
Cra. 83 #72-28
BOGOTÁ
(+57) 301 2583462


SEDE - PANAMÁ
CALLE LOS PERIODISTAS. EDIFICIO H7
CIUDAD DE PANAMÁ
(+50)(7) 6617-7637

SEDE - MÉXICO
JUAN VÁZQUEZ DE MELLA 481, POLANCO I SECC, MIGUEL HIDALGO
CDMX
(+52)(1) 55 8048 1418

SEDE - ARGENTINA
 NICARAGUA 4817. CP 1414. BUENOS AIRES
(+54)(9) 1161781931

© Copyright D&I Audiovisuals
